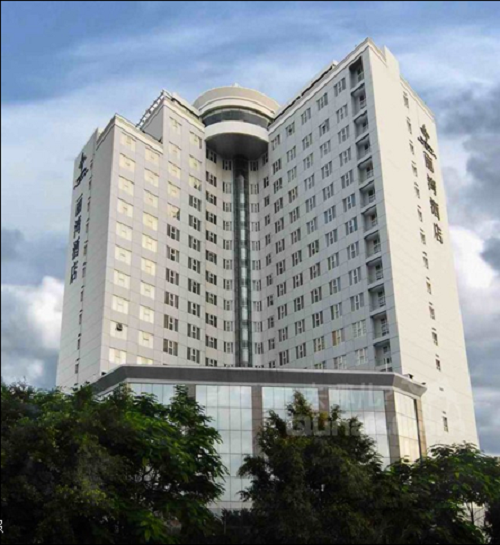

深圳麗灣大酒店位于深惠公路與龍崗河畔的交界處，是由港深合資的深圳長銀實業有限公司斥資2億元投資興建，由“香港麗嘉國際酒店集團”進行經營管理，集客房、餐飲、會議、休閑、娛樂、購物為一體的商務休閑酒店。為迎合具高鑒賞力商務旅客的需求，酒店配置了完善的設備設施，以致力于提供優質的個性化服務。
酒店設有各式客房，時尚前衛的建筑風格卓然超群，室內布局休閑體貼。酒店擁有多個風味餐廳、時尚酒吧，及烹飪技藝精湛的廚師，讓客人在尊貴高尚中盡嘗世界各地美味佳肴；酒店更設有大堂休閑吧、多功能會議廳，龍崗目前規模最大、裝修最豪華的卡拉OK夜總會、大型水療會所，酒店配套完善，匯聚別致的豪華服務。是閣下商務旅游、會議洽談、休閑居停的合適之選。
此次的無線覆蓋項目正是龍崗最豪華的KTV的無線覆蓋。
客戶需求
KTV房間密布，墻面眾多，原有的建筑格局和網絡布局不變，進行平滑升級設計，保證監控和無線覆蓋無死角。
大廳和走廊的無線覆蓋需要高度的可靠性和穩定性。
規模大且應用場景復雜，對基礎網絡設施的運維壓力較大，因此需要一套可視化的網絡管理平臺以減輕IT運維。
整個無線和監控系統需要有靈活的升級和擴容能力，以保證整個未來擴容的需要。
解決方案

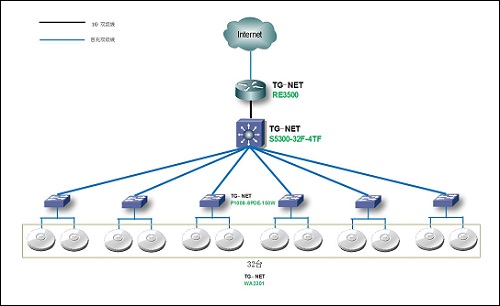

1、方案簡易圖
2、方案說明
此次無線覆蓋使用TG-NET吸頂式無線APWA2301，接入交換機使用TG-NET百兆POE交換機P1008-8POE-150W，然后匯聚到TG-NET萬兆三層核心交換機S5300-32F-4TF，再通過千兆光纖連接TG-NET全千兆智能路由器RE3500接入外網。
方案價值
a)原有建筑和網絡布局沒有變動，平滑有效的擴充了無線覆蓋。
b)新增網絡設備不需強電，全套無線設施統一采用PoE供電模式受電。
c)全套無線設備支持IEEE802.11n，理論吞吐率可達150/300Mbps。
d)整個無線網絡足夠的安全防范能力，有完善的認證系統，支持多種加密方式，并實時對無線網的安全狀況進行分析。
e)易維護管理：全套網絡設備采用可管理交換設備，用戶可單獨使用CLI、Web等方式進行管理。與此同時結合TG-NET自主研發的管理平臺（TG云平臺，TG云AC管理器）能夠進行實時監控和分析，對出現的設備和網絡故障能夠進行實時預警；在出現故障后能夠及時發現故障點和故障原因。無線系統能夠顯示無線AP的狀態，無線用戶的接入情況，并能對無線網絡進行統一的管理和配置等。
方案涉及產品:
硬件產品：
RE系列全千兆智能路由器
S5300萬兆三層核心交換機
P1000系列百兆POE交換機
WA2301吸頂式AP
網絡拓?fù)洹⒅悄茉\斷、交換機管理、POE管理、無線管理、云服務六大模塊。
一、網絡拓?fù)洌和ㄟ^網絡拓?fù)淠K，可以自動發現網絡內所有TG-NET設備，并智能繪制出網絡拓?fù)?，通過拓?fù)鋱D可直觀的看到設備級聯端口，以及端口狀態、故障等；
二、智能診斷：通過獨創的360式智能診斷模塊，可快速掃描內網設備運行狀態，并給出存在問題的解決方案、優化建議；
三、交換機管理：通過交換機管理模塊，可集中管理內網所有TG-NET交換機，如：查看系統信息、端口信息、流量信息，配置交換機所有功能，方便大型網絡的維護管理；
四、POE管理：POE管理模塊主要有五大系統
(一)智能管理系統：可查看所有POE交換機每個端口的供電情況，如端口是否接入終端、供電Class級別、當前供電電流、電壓、功率等；可配置整機遠程重啟、恢復出廠、端口供電優先級、端口數據轉發優先級等。
(二)智能報警系統：支持整機溫度報警、設備掉線報警、供電異常報警、總功率警戒報警、總流量警戒報警、雷雨天氣報警；端口異常報警、電壓異常報警、流量異常報警、有終端接入報警、有終端斷開報警。后期將實現將報警信息發送到相關人員郵箱、手機，讓客戶實時隨時隨地掌握網絡狀況。
(三)智能診斷系統：支持對POE供電進行一系列自動診斷，包括POE芯片工作狀態、端口供電功能、端口數據功能、設備運行溫度、終端接入異常等，并給出存在問題的解決方案、優化建議。
(四)智能應用系統：支持POE交換機定時重啟、POE交換機某個端口定時重啟、打開/關閉、供電打開/關閉，最大限度保護供電網絡安全。
(五)可視化監控系統：分為五個子項目：溫度可視化、功率可視化、電壓可視化、電流可視化、流量可視化。
1.溫度可視化：可實時檢測POE交換機內部運行溫度；
2.功率可視化：可實時檢測每臺POE交換機總的輸出功率，以及每個端口詳細的輸出功率；
3.電壓可視化：可實時檢測每臺交換機POE芯片的運行電壓，以及每個端口詳細的輸出電壓；
4.電流可視化：可實時檢測每臺POE交換機運行總的電流，以及每個端口詳細的輸出電流；
5.流量可視化：可實時檢測每臺POE交換機總的流量情況，以及每個端口當前的流量信息。
