光端機可以傳輸報警功能，報警多數分為總線制報警和紅外對射報警，而開關量功能就是用來傳輸紅外對射的; 開關量就是像個開關一樣的，假設光端機發射機那邊的開關量輸入口兩根線閉合，那么在幾十公里以外的接收機開關量的兩個輸出口也閉合，就這簡單，你可以根據他的這個特性，在光端機外面加外設。
我們都知道光端機是負責傳輸諸如網絡信號音視頻信號的。而開關量光端機是用來傳輸報警的開關量信號的。開關量一共有2根線，一根地線，一根信號線。正向開關量和反向開關量的接法是沒有區別的，正向開關量就是前端向后端機房傳開關量，反向開關量就是后端向前端傳。
在這里要說明的是開關量就是一個對遠程的控制，不同廠家視頻光端機可能會存在不同，但是總的來說差別不會很大。
下圖是我司4路開關量光端機應用于廠家防盜報警系統拓撲圖：
上圖中緊急按鈕、紅外對射、煙霧探測器、紅外探測器都是常規的開關量報警信號。采用4芯RVV0.2-1.0mm的銅導線傳輸，其中兩根用于電源，另外兩根用于信號傳輸。

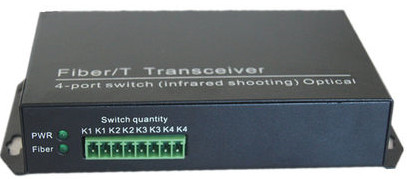

光端機圖片：
產品參數：
4路單向開關量光端機,可在一芯光纖上傳輸4路單向開關量信號,可用于紅外對射報警等開關量信號的長距離傳輸。
產品特性：
單、多模光纖傳輸，距離0-20KM
高速同步數字傳輸技術
超級光學動態范圍，使用時無需調節
電源、光信號、數據狀態指示
無電磁干擾、無射頻干擾、無地電流
保障惡劣電磁環境安全傳輸
支持用戶定制及OEM方式
應用領域：
自動化控制
周界報警系統
報警開關量特性：
報警開關量物理接口:DB9/工業壓線端子(可選)
報警開關量信號:任意有源或無源報警開關量信號
產品型號：HTXD-T/R4KFC-20S 4路正向開關量光端機
