一、校園無線應用需求分析
1、校園無線網絡項目主要是為了幫助校方提高教育工作者和管理人員的工作效率，滿足學校教學、科研、管理、服務中的移動應用需求，從而提高學校教研的水平和質量。學校為學生提供了先進的教學設施。校園有線計算機網絡已經建成，所有教室、辦公室、實驗室實現校內資源共享、校內實現網絡辦公、多媒體與網絡教學，并與因特網連通實現寬帶上網。然而網絡線纜天生的限制，造成了許多使用者的不便，限制了校內網絡的應用。同傳統的有線網絡相比，無線局域網與生俱來的機動性、方便性、靈活性、低成本等優勢是不言而喻的。
2、無線網絡解決方案，建網快速、經濟實用、拓展靈活，并且與移動運營商的計費系統緊密銜接，已經深受學校和移動運營商們的寵愛。根據不同的學校，以及學校教學樓不同的環境，poe交換機網總結出兩大解決方案：室外覆蓋解決方案、室內AP分布（POE供電技術）解決方案等。
二、室外覆蓋解決方案
1、在與教學/辦公樓宇相隔30米的地方，建WLAN基站，信號從WLAN基站出來，穿過樓宇的玻璃窗或者墻壁，從而達到覆蓋的目的。從樓宇的機房布POE網線到基站，解決基站的電源及數據，也可以根據情況在就近的樓宇連接網絡，或者采取WDS的方式將網絡從機房用無線傳輸?shù)交尽?/div>
2、此方案適合教學/辦公樓的樓層在8層樓左右，內部房間布置比較規整的樓宇。WLAN基站的位置只需安裝在一個高度約為3~5米的固定桿上，或者周邊的樓宇即可。如果樓宇比較長、比較寬，則可以考慮相應的增加WLAN基站的數量。
3、以一棟5層樓高的教學樓宇為例：
3.1、工程概況
此教學樓為5層樓，一樓為辦公室及教務中心，2~5樓為教室，每層樓5間，總20間教室。樓宇50米長，25米高，教室都在一面，因?yàn)闃怯畈桓?，而且教室不多，房間的布置也比較規整，所以此棟樓可以采用室外覆蓋解決方案。教學樓的1樓和2~5樓的教室內，使用筆記本電腦和智能手機等比較頻繁，所以作為重點覆蓋區域。本方案的機房擬設在1樓，此機房有寬帶接入，以及我們?cè)诜桨钢刑峁┑姆?wù)器、AC等系統。為了節省投資，以及縮短施工周期，從機房布POE網線到基站，WLAN基站建設在教學樓對面30米處，固定一根3米高的桿，WLAN基站則可以抱在上面。方案中的基站設備可以實現運營商的認證和計費系統。方案中的AC及計費系統，是為了實現運營商對無線網絡的控制和計費。此無線網絡覆蓋后，可以實現無線上網、智能手機、無線監控、VOIP電話、學校管理系統運行、教學電子板報、校園考勤公布、運營商計費、E1接入等業務。
3.2、WLAN基站施工說明
WLAN基站安裝在3米高的固定桿上面?；静捎?4V電源供電，在POE網線接進基站的接頭，應該用電工膠布包扎好?；緫?yīng)良好固定，并保證整齊、美觀。POE網線（雙絞線）的布放，穿ф32 PVC管，在樓宇內的布線，要求緊貼內壁，每隔1米用卡碼固定，外觀要求干凈整潔、橫平豎直。線纜路由中遇有彎曲需要，應使用彎頭連接，彎曲半徑要求不小于線纜直徑的8倍，應避免彎曲超過90度及線纜過緊纏繞等情況，在戶外的線纜布放，應該建設地底走線管道，并有結實的敷面，防止塌陷 。
3.3、電源取用情況說明
統一在機房取電，室外基站只需POE供電，不需要再額外取電。
3.4、接地情況
室外基站一定要接地，地線阻值應不>5Ω 。POE網線一定要接避雷器，避雷器需要有電源避雷和網線避雷功能，避雷器一定要接地。
三、室內AP分布（POE供電技術）解決方案
1、AP部署
AP部署的原則如下：
1.盡量避免鄰道干擾，采用不重疊的頻點實施鄰近的AP配合覆蓋
2.盡量通過AP的以太網端口獨立連接到以太網交換機，以確保AP的上行帶寬獨享
3.盡量通過集中網線供電系統為樓層AP實施供電，以確保穩定及冗余的能量來源
2、整體結構
考慮了無線局域網地區AP的部署之后，需要進一步對無線局域網的整個網絡結構作進一步闡述。在無線局域網網絡結構中推薦采用4口POE交換機來匯聚無線接入點，然后統一接入到匯聚交換機，通過端口隔離技術、安全策略控制，提供接入用戶更多的安全保障以及杜絕未經認證的用戶非法占用有線網絡資源，影響正常用戶使用。
四、方案圖

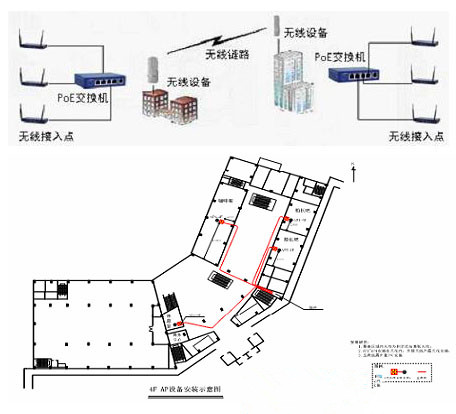

1、從多功能教學樓的機房開始做布線，到樓層交換機，再接上POE供電系統，拉POE網線進行樓層內的AP分布，AP下面接吸頂天線，進入教室進行覆蓋。如示意圖：
2、用此方案，酒店的無線覆蓋更均勻、網絡帶寬更高。
3、我們以多功能教學樓案例來說明：
3.1、工程概況
此教學樓高九層，四層為多媒體中心，五樓為多功能廳、教室，六~七層為教室，八、九層為會議室。二樓有教學樓的網絡機房。此教學樓目前尚無其他運營商建設無線局域網。所以此棟樓可以采用室內AP分布（POE技術）解決方案。方案中的AP設備可以實現運營商的認證和計費系統。方案中的AC及計費系統，是為了實現運營商對無線網絡的控制和計費。此無線網絡覆蓋后，可以實現無線上網、智能手機、無線監控、VOIP電話、學校管理系統運行、學校信息發布、運營商計費、E1接入等業務。
3.2、AP，POE網線的施工說明
在豎井內的垂直主干部分要求穿Φ25 PVC管，并緊貼豎井內壁，每隔1米用卡碼固定，外觀要求干凈整潔、橫平豎直。同一管中走線最多不能超過6組。在各樓水平布線子平面內要求穿Φ25 PVC管，在天花內部每隔一米采用扎帶或其它方式固定，外觀要求干凈整潔、橫平豎直。線纜路由中遇有彎曲需要，應使用彎頭連接，彎曲半徑要求不小于線纜直徑的8倍。應避免彎曲超過90度及線纜過緊纏繞等情況。AP外置天線按照設計要求接到天花板外面安裝固定。AP的供電通過五類線供電。
